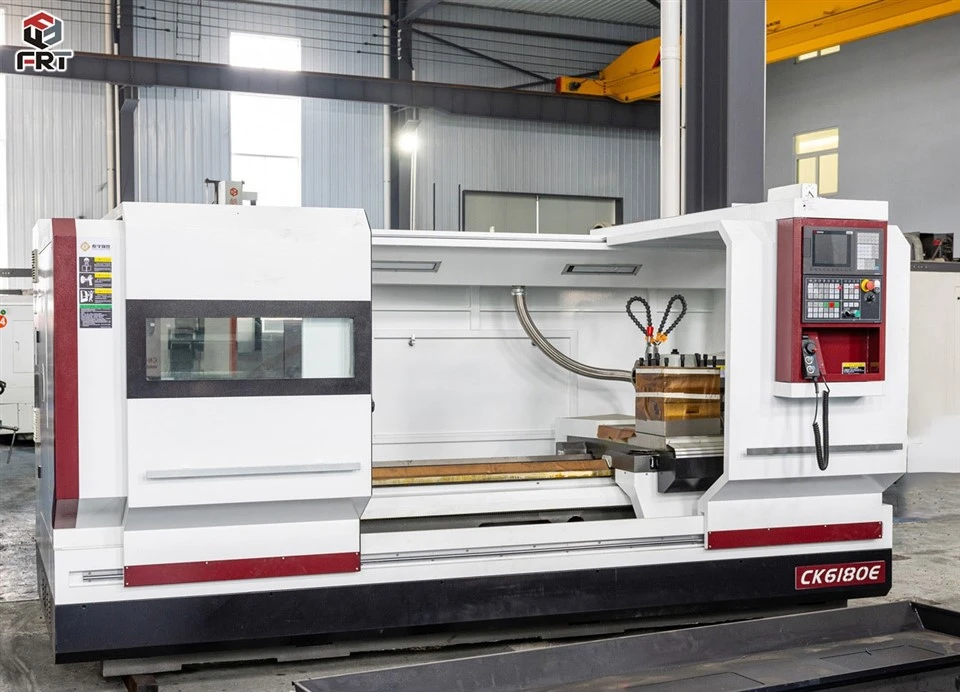

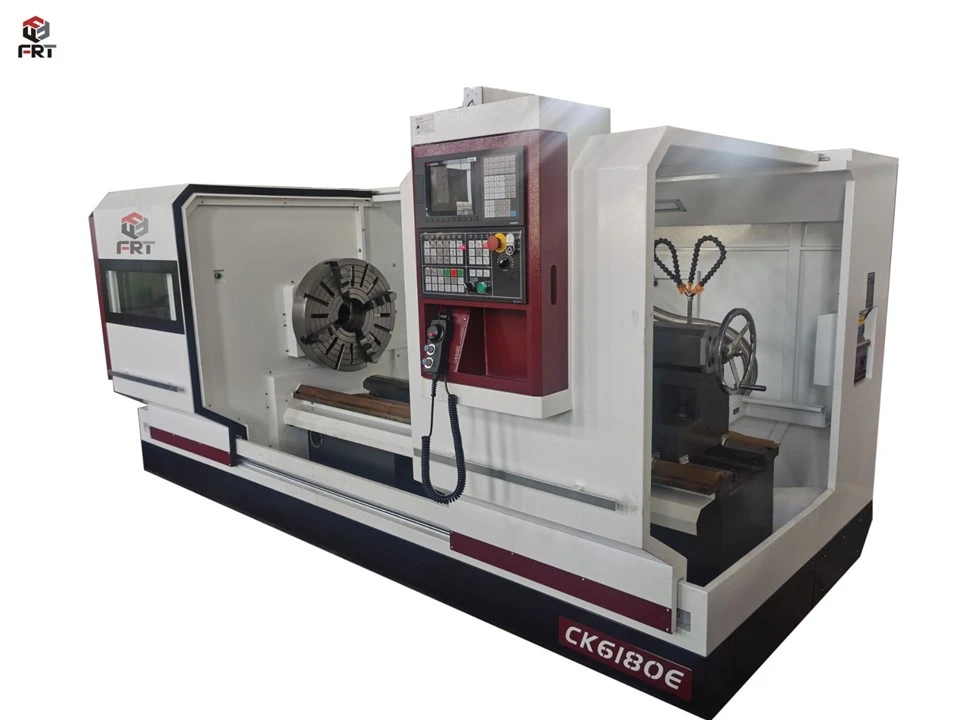

Горизонтальний токарний верстат
Що таке горизонтальний токарний верстат?
Горизонтальний токарний верстат, також відомий як горизонтальний токарний верстат, — це верстат, який використовується для формування або обробки металу, дерева чи інших матеріалів. У цьому верстаті заготовка обертається навколо горизонтальної осі, а ріжучий інструмент видаляє матеріал для створення потрібної форми. Його зазвичай використовують для токарних операцій, де основною метою є створення циліндричних деталей, таких як вали або стрижні. Горизонтальна орієнтація забезпечує ефективне видалення матеріалу та ідеально підходить для роботи з довшими та великими заготовками.
|
Технічні характеристики
|
Максимальний діаметр повороту на станині (мм) |
800 |
|
Максимальний діаметр обертання деталі на полозку (мм) |
480 |
|
|
Максимальна довжина обробки (мм) |
1500 |
|
|
Розмах направляючої рейки корпусу ліжка (мм) |
550 |
|
|
Система живлення
|
Максимальний хід колії (мм) |
X-до: 500 Z-до: 1500 |
|
Діаметр кулькового дроту X крок (мм) |
Напрямок X: 3205 Напрямок Z: 5010 |
|
|
Швидка подача (мм / хв) |
Від X до: 4000 Z до: 6000 |
|
|
точність позиціонування (мм) |
X до: {{0}}.02 Z до: 0,03 |
|
|
Повторна точність позиціонування (мм) |
X до: {{0}}.01 Z до: 0,016 |
|
|
Точність обробки заготовки |
IT6-IT7 |
|
|
Шорсткість поверхні заготовки |
Ra1.6 |
|
|
Зовнішній вигляд і маса верстата
|
Довгий міокард має велику ширину і сам |
4200×1850×1800 |
|
Вага верстата (кг) |
4600 |
особливості
Ця машина має широкий асортимент. Три секції підтримують систему шпинделя високої жорсткості, суперзвукове зміцнення.
Висока точність, хороша жорсткість, простота в експлуатації, головний вал має опору під кульковий підшипник, велику осьову несучу здатність, тривале свердління, обробку верхньої частини канавки торцевої поверхні та хвостового сидіння.
Підходить для різноманітних дисків, наборів, валів, внутрішньої та зовнішньої різьби, конусів, кульок та іншої обробки, діапазону обробки. Передня частина безступінчаста в 3 передачах, які можуть відповідати потужному різанню в різних нижчих діапазонах швидкості.
Литий матеріал, такий як корпус ліжка, розсувне сідло та інші ключові частини, завдяки спеціальній обробці. Верстат використовує інтегральну конструкцію корпусу ліжка, направляючу рейку та ніжку ліжка як одну структуру, загальне підвищення жорсткості, ефективну антивібрацію.
* Верстатний гвинт має спеціальний прецизійний підшипник, що запобігає зіткненню, для гвинта "спина до спини", імпортне мастило та високу точність гвинта.
Усі верстати одночасно заточуються за допомогою шліфувальної машини для направляючих рейок, а напрямний стрижень абсолютно паралельний напрямній рейці, і точність верстата краща.
Функції
Точіння:Формування заготовки шляхом видалення матеріалу для створення циліндричних деталей.
Облицювання:Створення рівної поверхні на торці заготовки.
Буріння:Створення отворів по осі заготовки.
різьблення:Нарізання гвинтової різьби на заготовці.
Нудно:Розширення наявних отворів у заготовці.
